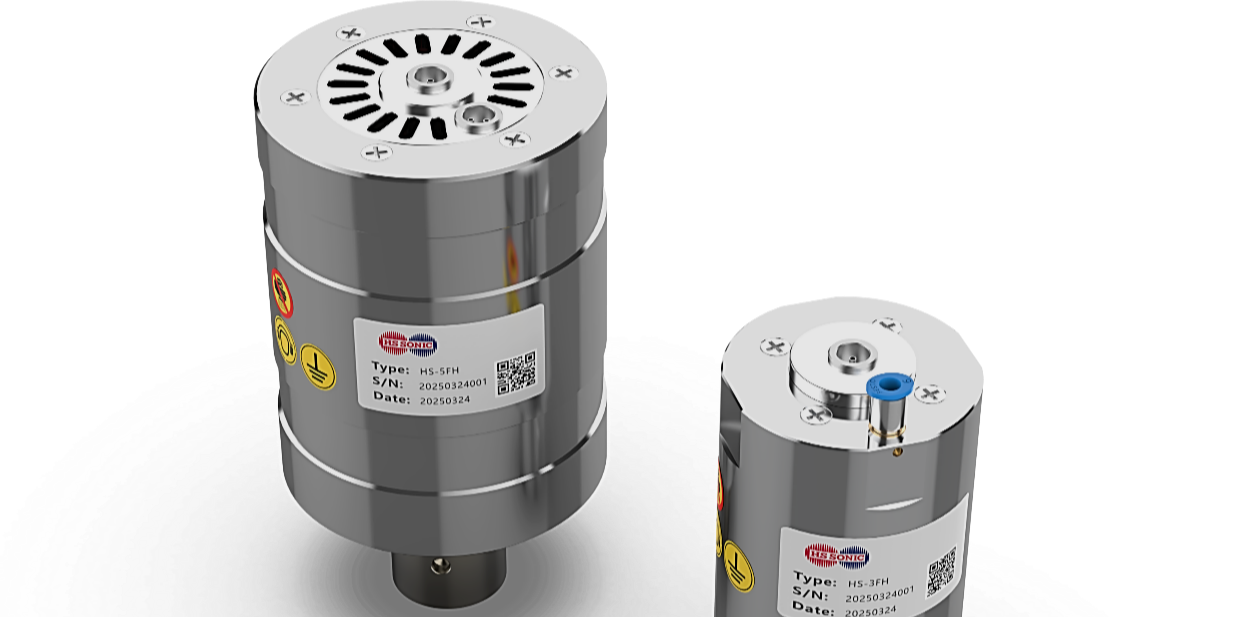

HS超声波换能器
HS超声波换能器
塑料焊接专用，强大的力量
高性能压电陶瓷技术，为您的焊接需求提供稳定可靠的解决方案，适用于多种工业领域。
产品概述
工作原理
压电陶瓷交变电场 → 机械振动 → 谐振传递焊头
核心特性
- 高功率输出
- 高转换效率
- 共振频率稳定
应用领域
汽车制造
医疗器械
电子封装
消费电子
产品特性
为了适应各种环境和应用，HS SONIC 主要提供两种结构类型的换能器

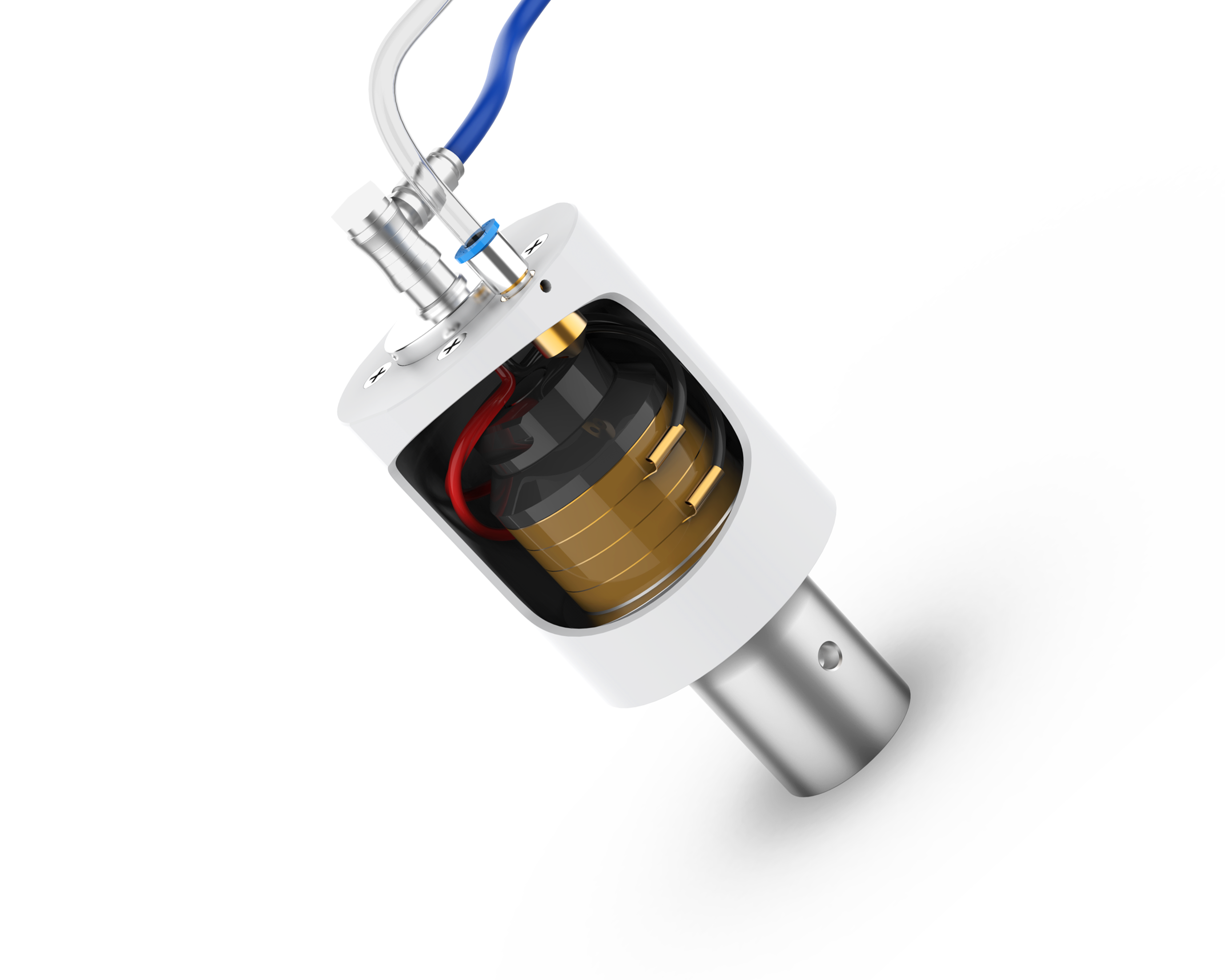

铝合金前盖换能器
- 换能器前盖由铝合金构成
- 散热方式：由供气进行散热
- 适用：大多数小功率（≤4000W）通用应用

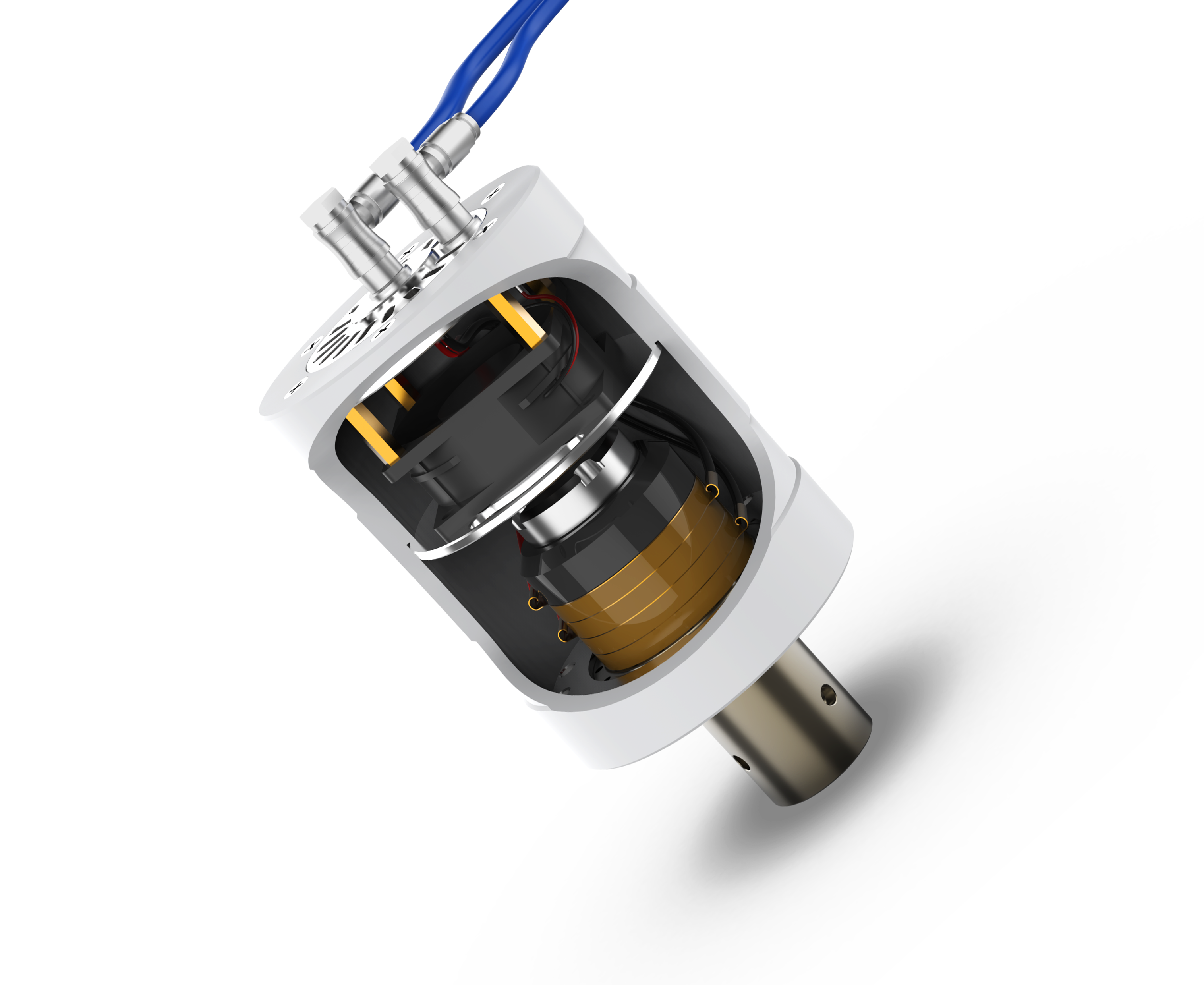

钛合金前盖换能器
- 换能器前盖由钛合金构成
- 散热方式：由超强静音风扇进行散热
- 适用：大功率（≤6000W）特殊应用，提供稳定焊接解决方案
产品优势
超长使用寿命
HS SONIC 采用多物理场耦合仿真技术，科学设计换能器结构、变幅杆及焊头，有效抵抗高频振动冲击，确保换能器使用寿命超 100 万次，保障超声焊接高效稳定。

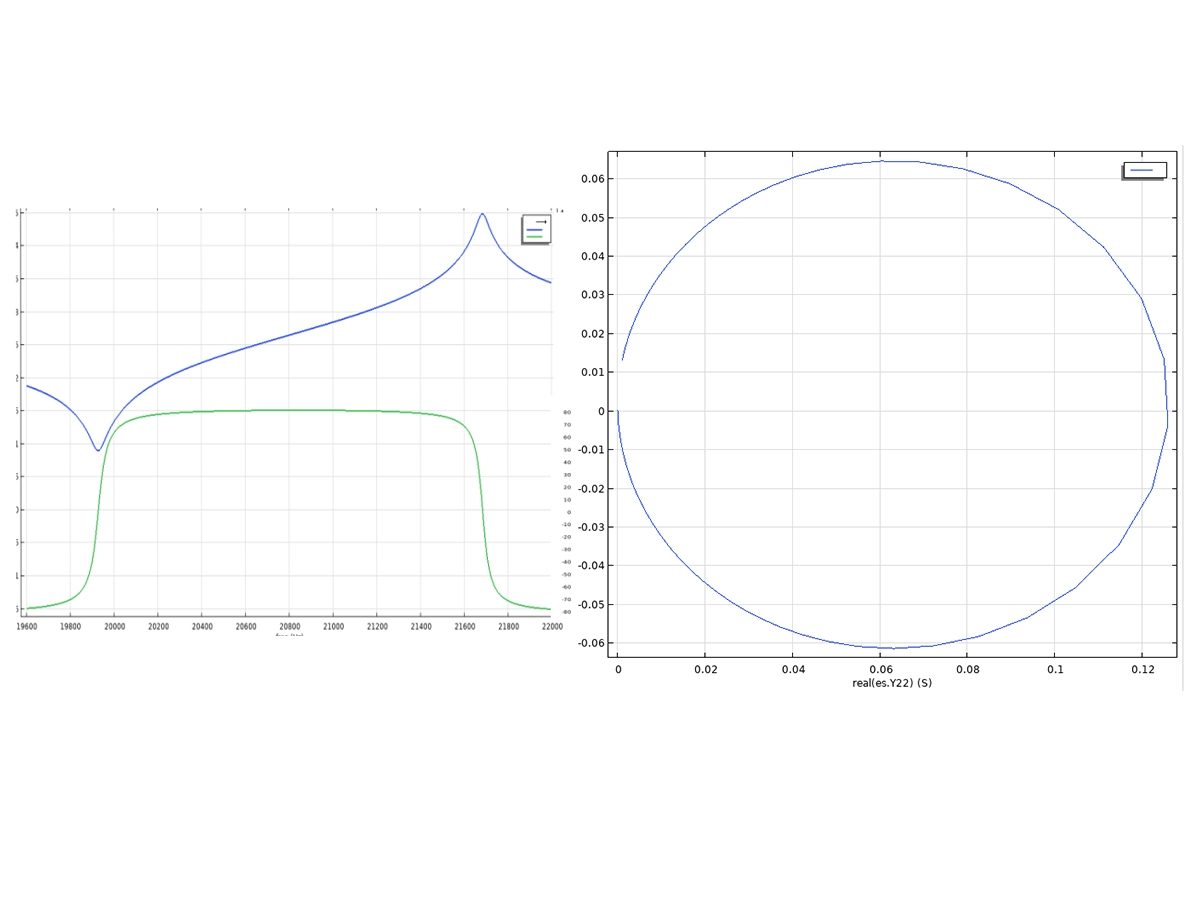

电学特性设计
优化的电路设计，确保能量转换效率最大化，减少能量损耗和发热。

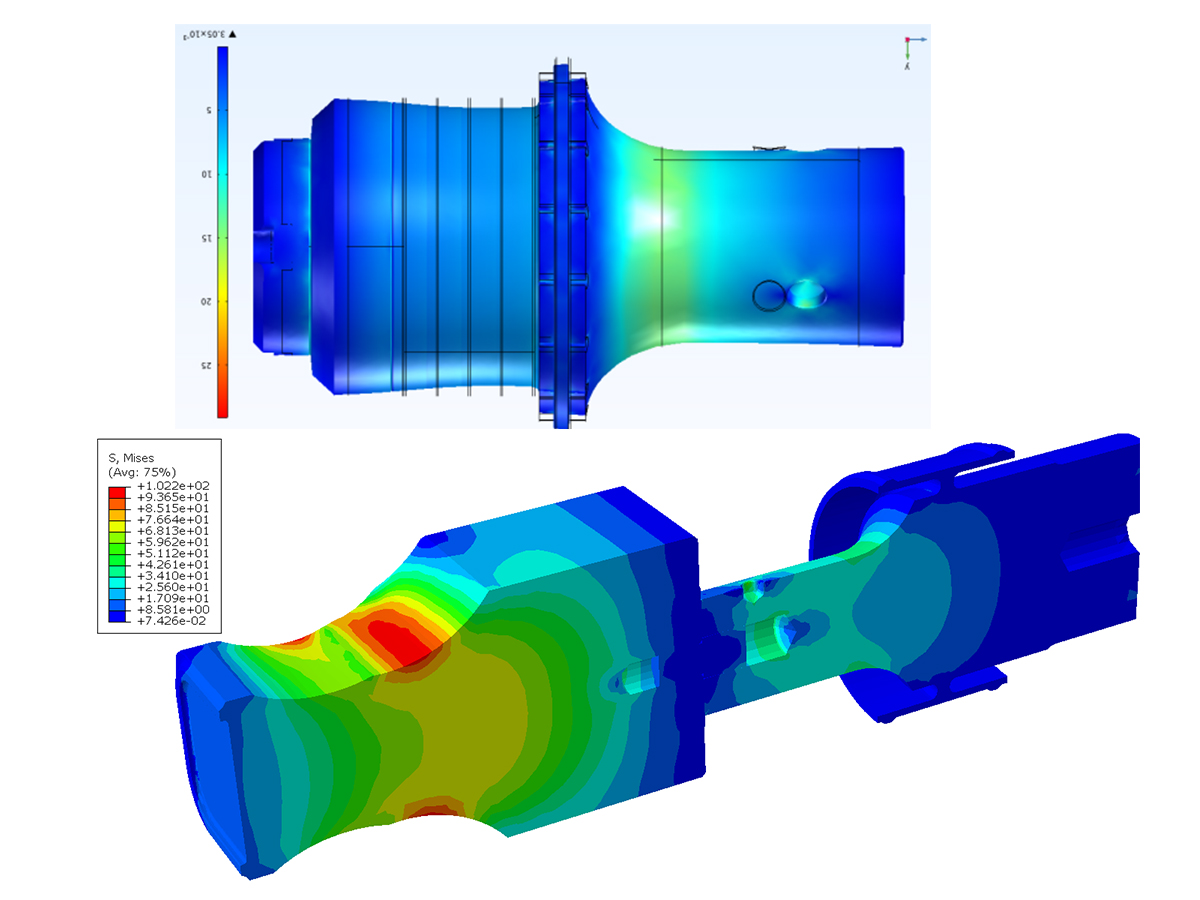

结构强度设计
坚固的结构设计，能够承受高频振动和长期使用带来的机械应力。
低热损耗
采用高性能压电陶瓷，确保最大限度地将电能转换为机械能，减少焊接过程中的能量损耗，提高焊接效率，降低设备功耗。

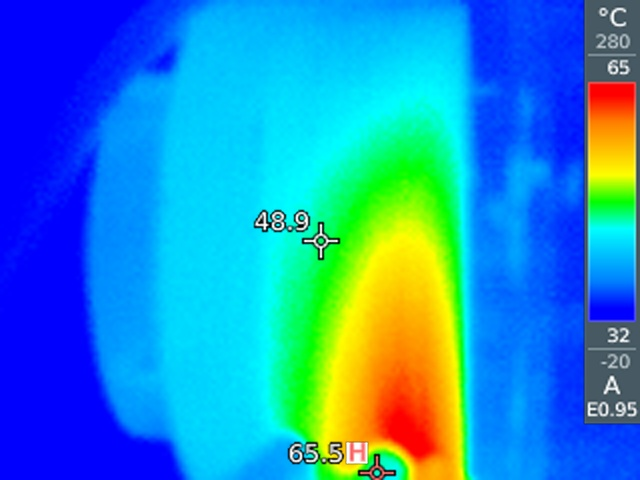

HS SONIC 换能器连续峰值功率工作在 5000W 条件下，换能器的最高温度稳定在65℃，限制温度对声学系统的影响，保证焊接产品的一致性。
规格型号
多种型号可选，满足不同应用场景需求
| 型号 | 频率 | 功率 (W) | 振幅 (max) | 频率范围 (kHZ) | 电容范围 (nF) | 螺纹 |
|---|---|---|---|---|---|---|
| 100-AL1560-A(F) | 15kHz | 6000 | 30-34 μm | 14.85-15.1 | 23-26 | 1/2-20UNF |
| 100-AL2030-A(F) | 20kHz | 3000 | 20-22 μm | 19.85-20.1 | 14.0-16.5 | 1/2-20UNF |
| 100-TI2060-A(F) | 20kHz | 6000 | 22-24 μm | 19.85-20.1 | 14.0-16.5 | 1/2-20UNF |
| 100-AL3018-A(F) | 30kHz | 1800 | 13-15 μm | 29.85-30.1 | 9-12 | 1/2-20UNF |
| 100-TI3512-A(F) | 35kHz | 1200 | 9-11 μm | 34.85-35.1 | 7-9 | M8 ×1.25 |
| 100-TI4008-A(F) | 40kHz | 800 | 7-9 μm | 39.85-40.1 | 7-9 | M8 ×1.25 |
